不换手柄总成--行车电脑开关完美升级方案

风语者

新桑塔纳，新捷达，昕锐三款车型，低配不用换BCM就可以实现行车电脑功能，只需要用5053数据线改下代码，即可开通此功能，发动机水温、瞬时油耗、百公里油耗什么的全都有了。但要安装按纽才能切换菜单，此教程就是为低配车友所准备的完美方案，装上后，效果可以与原装中配手柄媲美了，不用换整个手柄总成，低配手柄充分利用。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

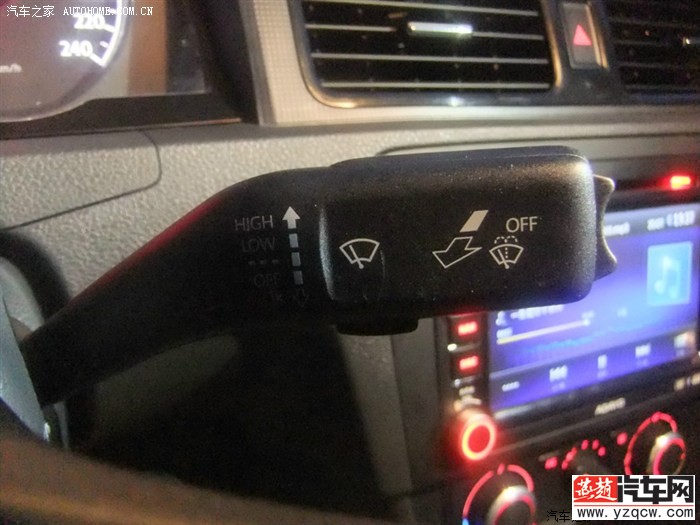

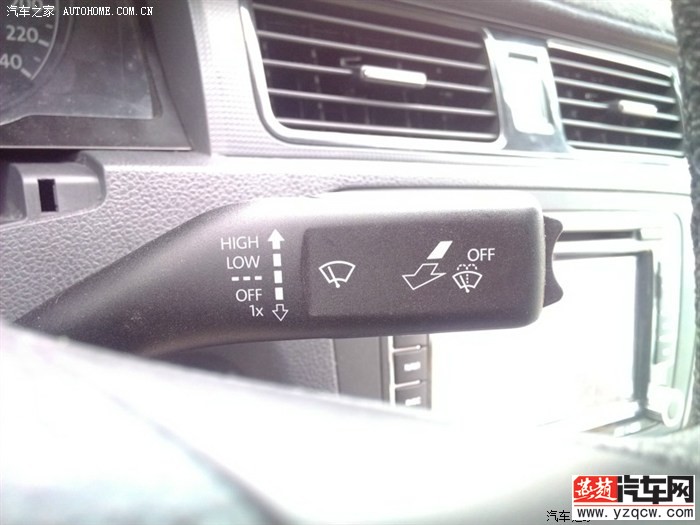

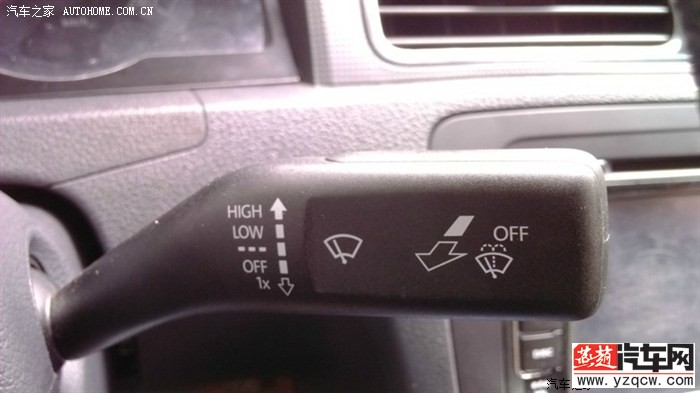

1、低配车，原手柄不带行车电脑开关。

- s4 R4 J( u) l2 r. m

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

2、后面两孔方案，功能不全，没有返回上一菜单项，并且有时按压不小心，会导致雨刮喷水。

  g# Q$ a6 Y! `% T4 _  U: s: G+ u* A

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

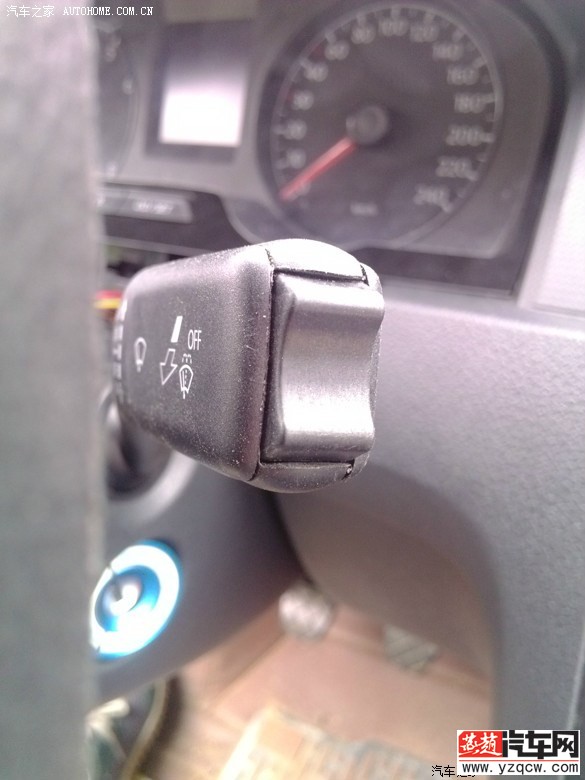

3、手柄侧面。

5 R3 h, z# K" U; R2 R& {

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

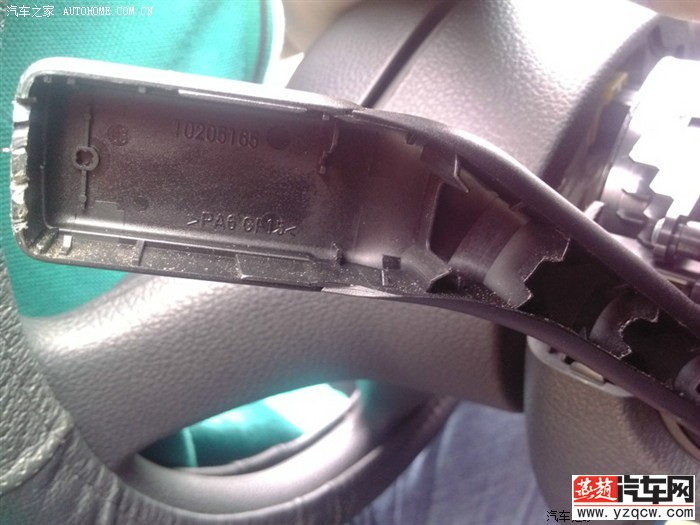

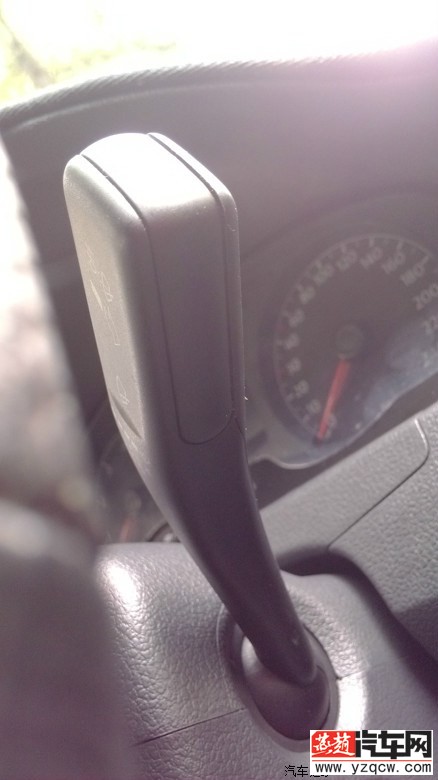

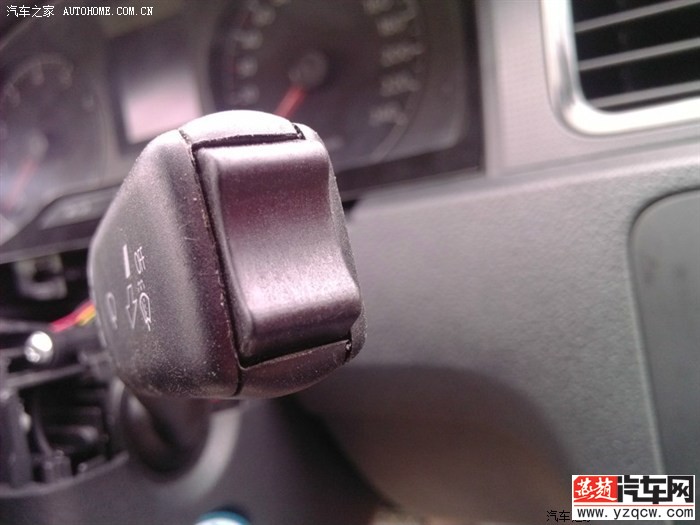

4、手柄底部。

% G: A; s( i0 Y0 E7 c* Q

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

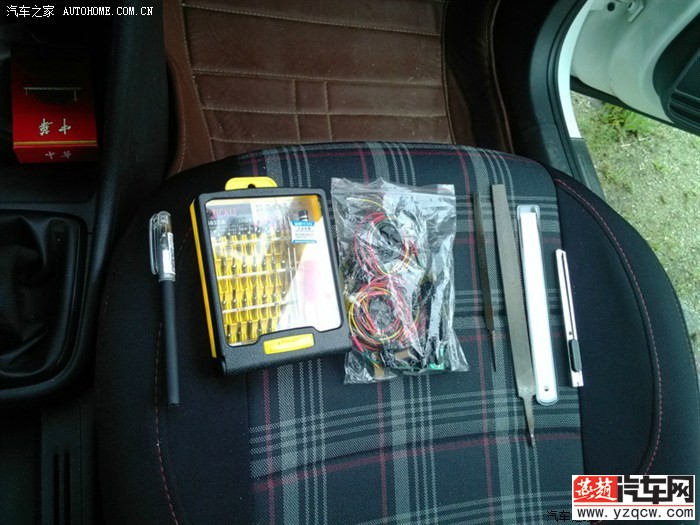

5、所需工具：签字笔、T20起子、行车电脑开关、挫刀、钢尺、老虎钳、锯条（备注：锯条齿越细越好！切记）

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

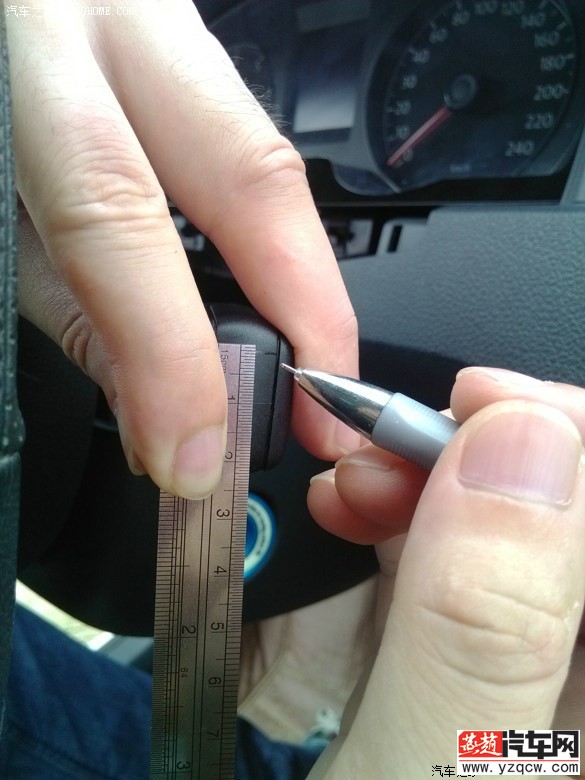

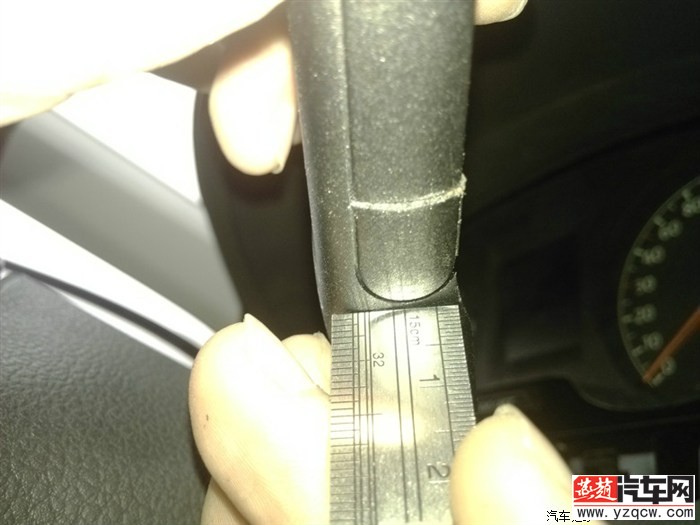

6、以1厘米为中点，对准手柄上那条线，上下都画1厘米。
. F4 s- w6 R6 H0 Z" b8 f! K% b
7 c) r5 x% o5 {. [

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

7、这里我画的是9毫米，后来发现，没必要预留余地，直接就可以画到1厘米，这样后面锯掉的时候，基本就成型，锯得好的话，都可以不用打磨(备注：锯条齿一定要选密的，密度越小越好）。

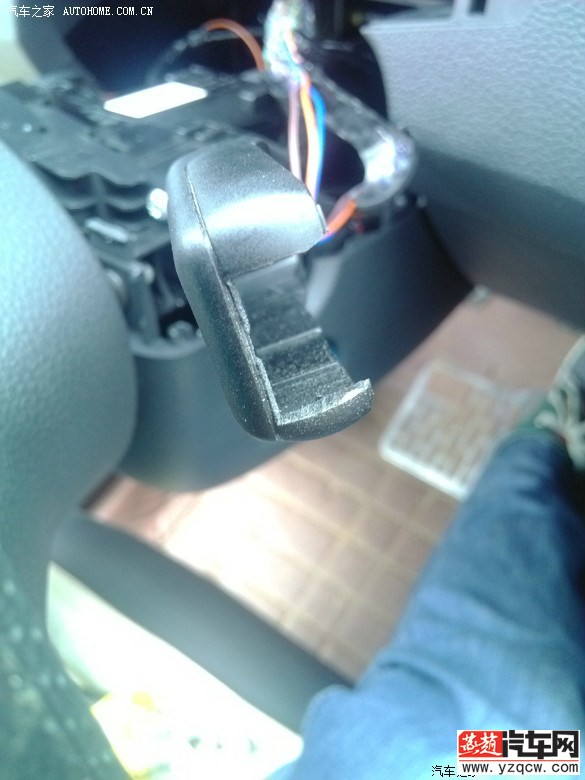

2 v9 }" o- D5 G* @5 \- X

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

8、下面同样，也是画的9毫米，没必要留，大家直接画到1厘米。
/ C: x* D# ^" Z) w! `# y/ _3 U
5 F* m$ X* {6 k

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

9、这里有点糙是因为开始试的时候，用美工刀，后来发现美工刀太费力，就改用锯条了。
3 V" Q7 |& d# M& o* G" @1 C5 Z1 h
$ }$ M) K5 o2 L0 P7 J
+ u% R2 d' C; U9 ^/ h: g/ {4 k2 r

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

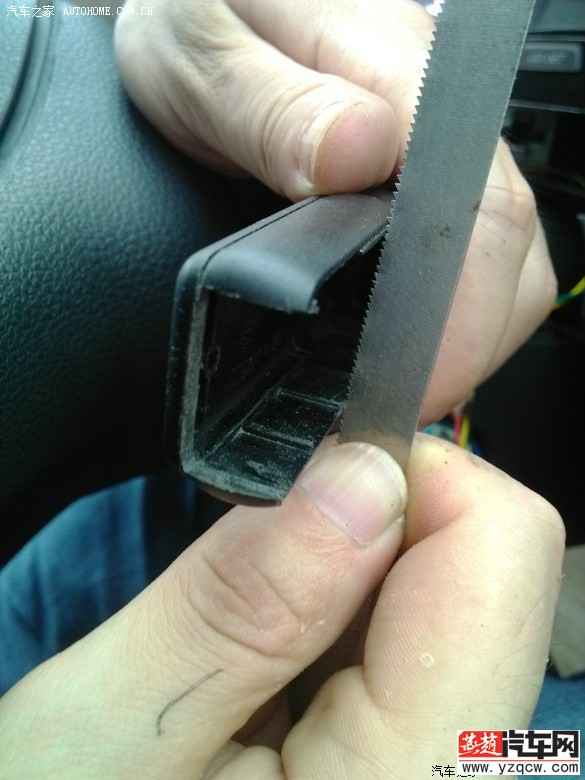

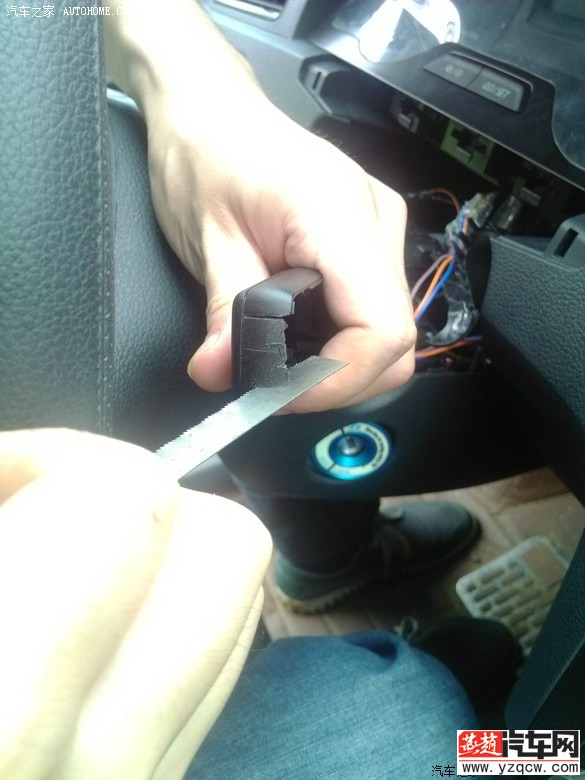

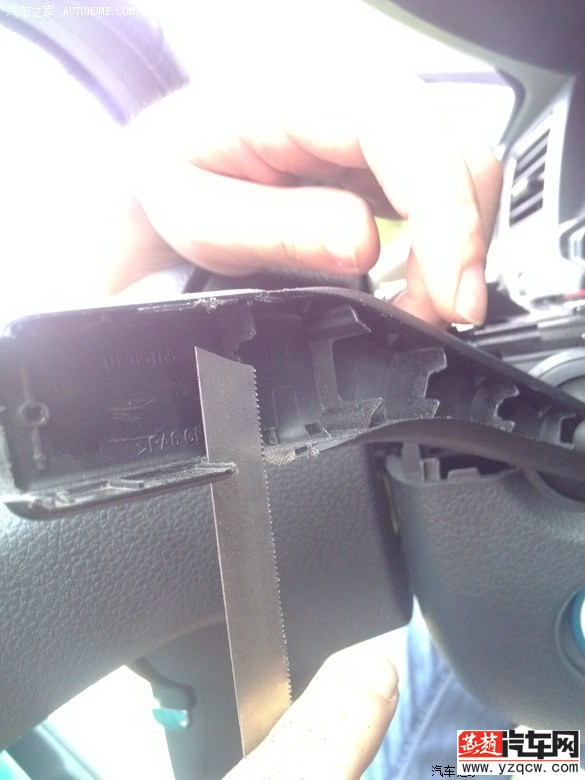

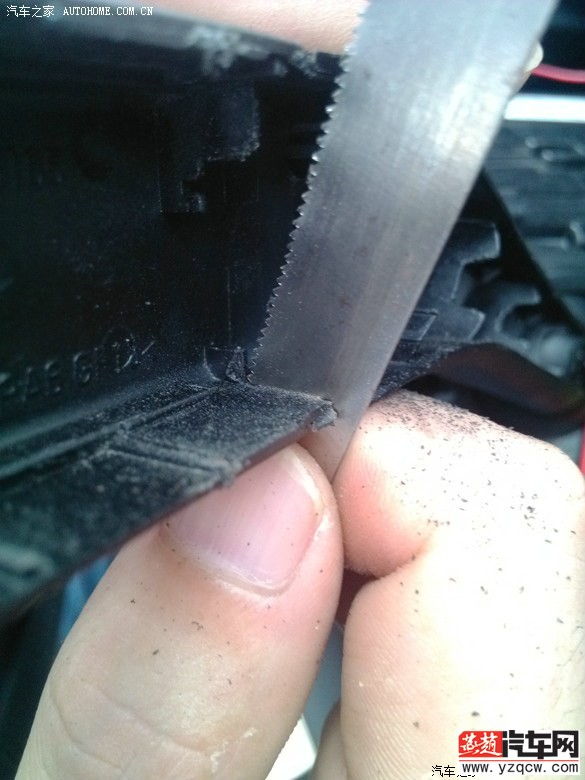

10、开始锯，直接沿着画好的线往下锯，尽量锯直（实际操作时，很容易就锯得直，只要手握紧锯条即可）。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

11、一直锯到手柄那条线为止。
& [2 V3 a* e+ ^* f  x
. i9 u% J* T. Q$ c$ y

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

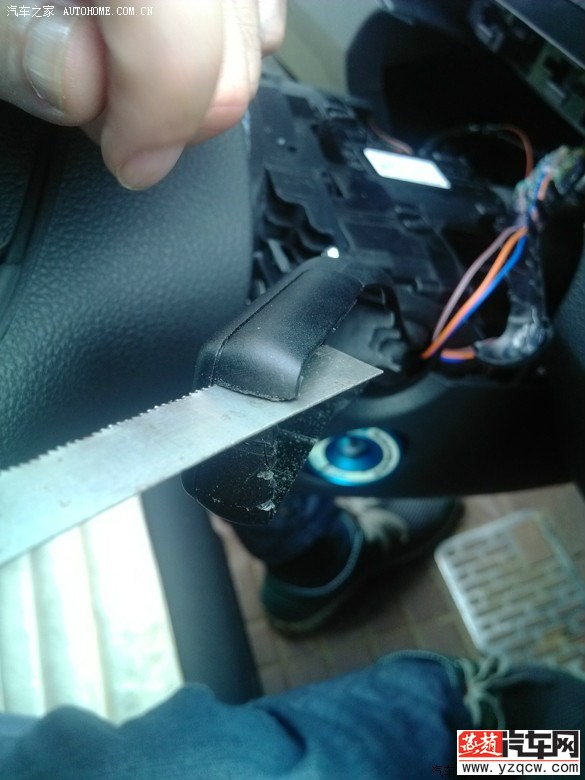

12、另一边同样。
: l. O. D. B7 s- X3 p

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

13、锯到手柄线为止。
& B" e" J6 ]8 C- _. D1 R( O) Z; O

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

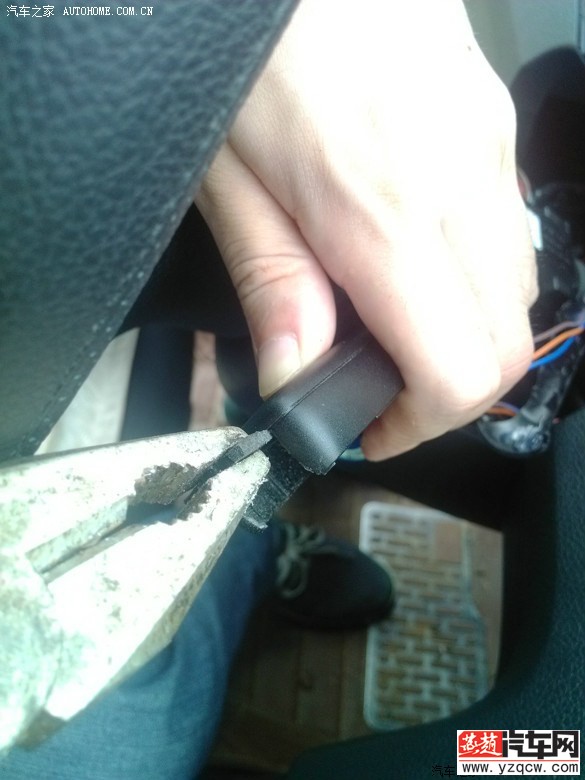

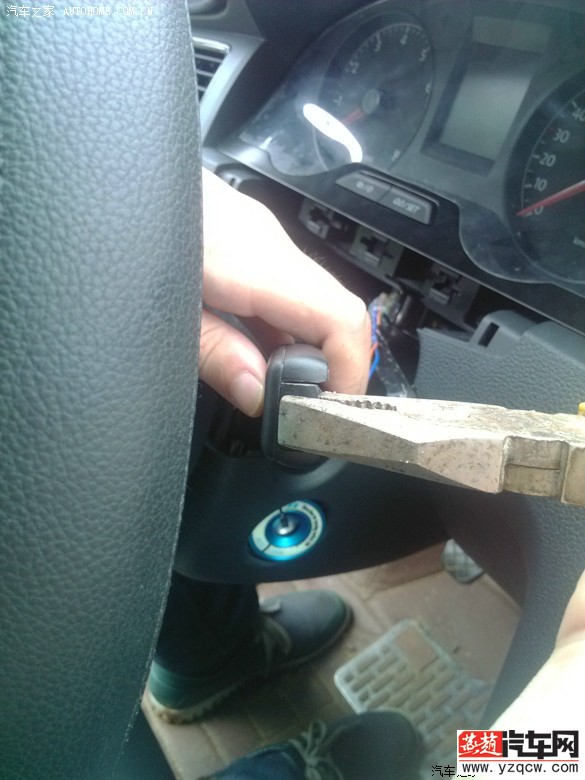

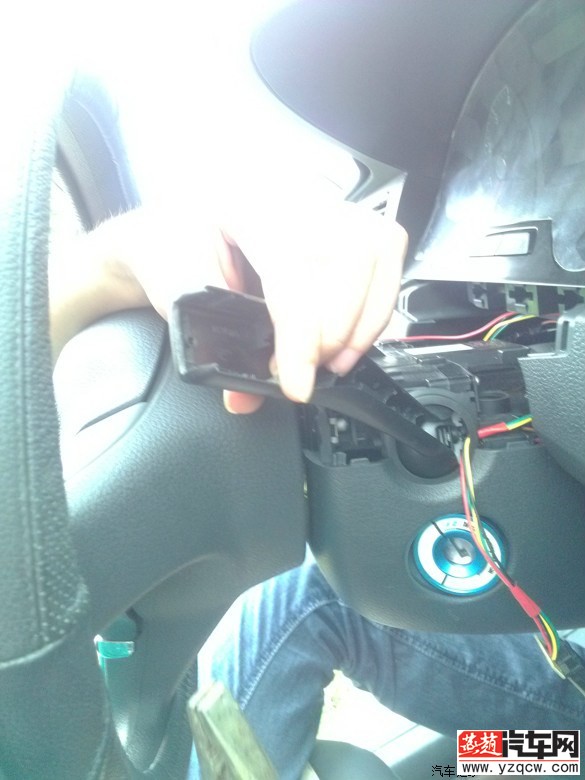

14、用老虎钳夹住，往外扳一下。

; T9 l: i$ [9 C1 r1 v2 @" m& L" W

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

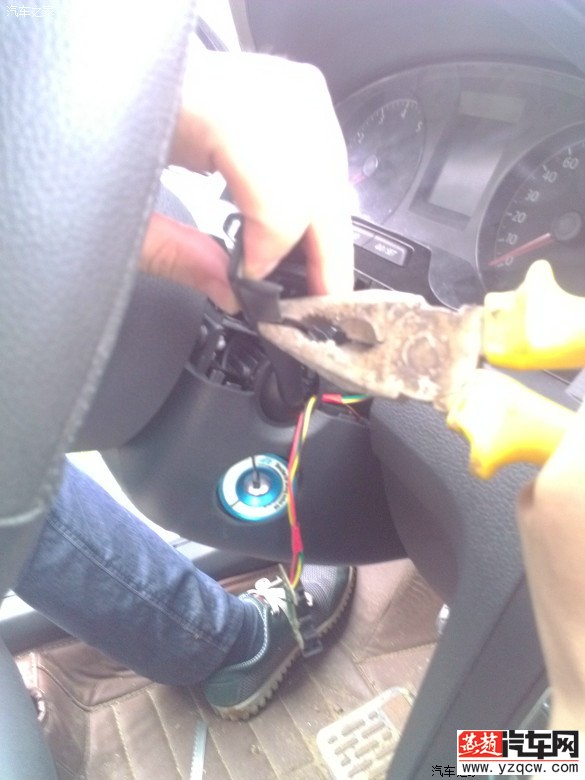

15、如图所示，继续往外扳。
. O( y' y1 n$ H8 j& @. L' s& a, l/ e
6 @3 Z5 ^( ^1 }, P, q

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

16、继续扳。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

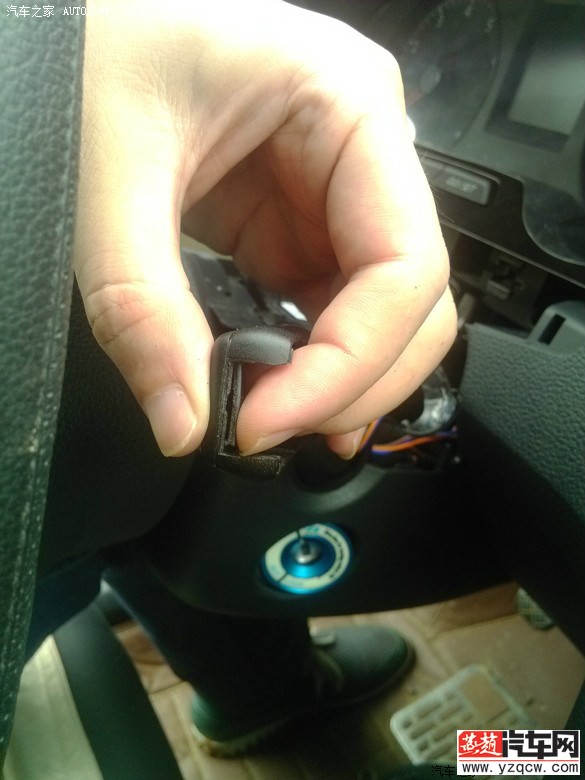

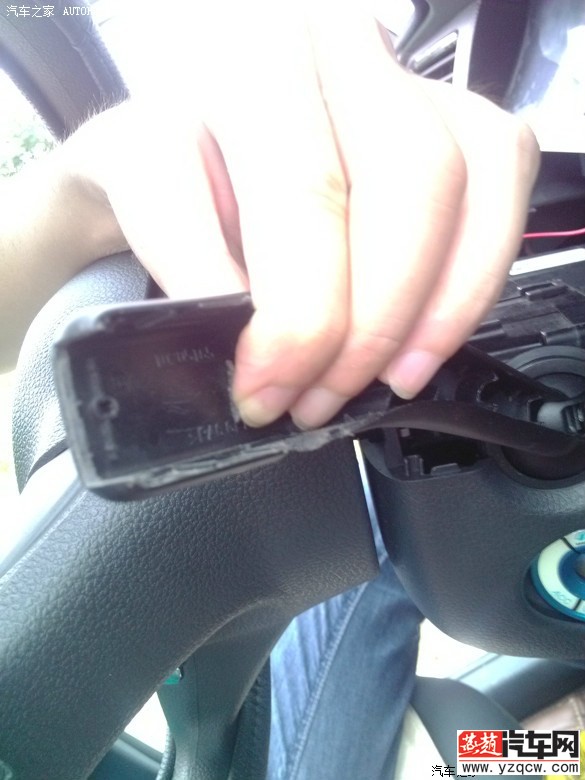

17、再用手指往回按一下，菜单键的口子开好了。
8 D8 w- M9 w% B+ ^* |1 _
! T' f  ]3 `, n! }& Y: [

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

18、除了钳子扳的位置有点糙，锯条锯的基本都可以不用打磨了。
: C5 W. B1 ]) B$ R* D+ j# g
5 I/ `; n( a. e) {) W6 ^

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

19、两边都很平整。
- W4 W2 C" ]# g  k0 p

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

20、装上开关进去试试效果，手感相当好，操作的关键点在于，以中点两边各留一厘米时，锯的时候尽量不要留余地，稍大点按的时候，更轻松，也没有想像的说锯大了影响美观。并且只要锯得直，基本可以省去打磨时间。
; C2 ^# j" y/ |9 ?
) |1 _! I8 Q# R

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

21、换个角度看看，锯得还不错。
+ ~, q  @6 y6 ~5 A/ j' ~

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

22、按纽完全到位，正面看很漂亮，试试手感，很灵敏，声音清脆，回弹力度足够。
' _6 `0 e8 [# k. j
. N" |3 ^1 Q+ t' ?# }

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

23、细节展示。
6 N5 Z8 j. Y1 W4 `# N8 u- i  X  X
: z( C2 v1 h4 ]. C8 c1 C* r

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

24、继续展示细节。

' A- K" I# L8 z  u+ d# S/ t! m

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

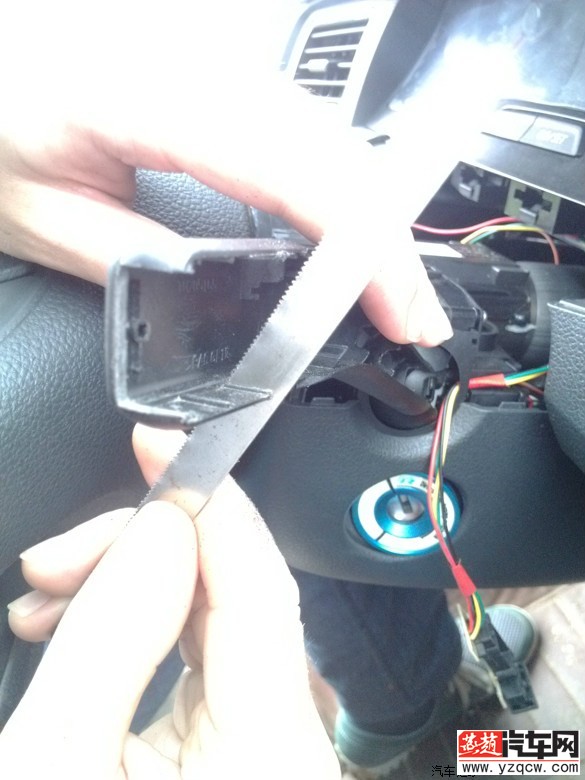

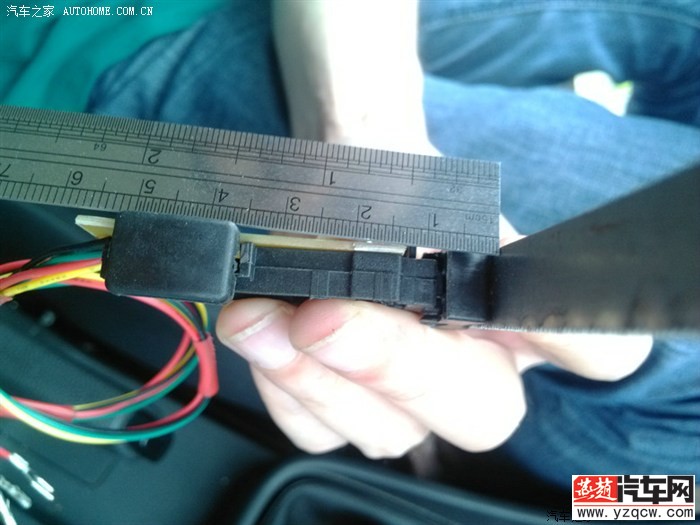

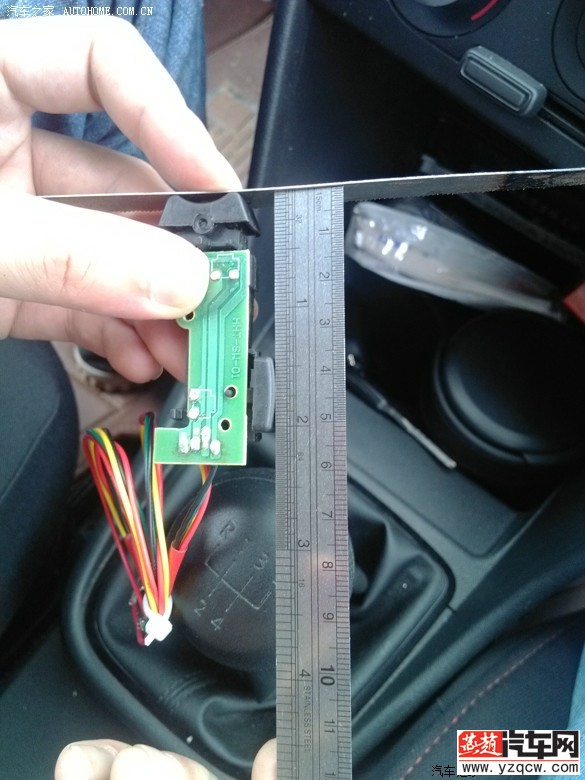

25、这里是告诉大家，如何量OK键的位置，做到心中有数。用根锯条，按图所示作为直线，再用钢尺量一下，3.6厘米。OK键长1.6厘米。
- T+ |2 X6 M% D# A

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

26、这张看得清楚点。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

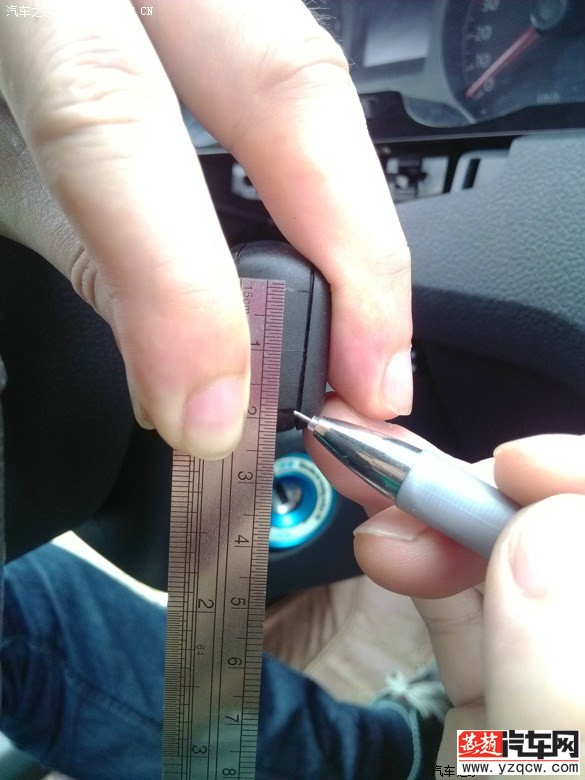

27、箭头所指处，正好在5.5毫米处，用笔在顶头作个记号，再对比看看后面处在什么位置。
- [* |% c! G6 x& B! M& w" O
1 w# O1 Y4 G( R. s

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

28、看到底下凸出的位置没有，正好就是那里。
7 M) f/ e- S7 e0 M! D

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

29、从这个角度看的话，正好就是那条线处。我锯的时候，往后面留了一丁点（1毫米左右，其实最多只留0.5毫米即可）。
3 N" H3 r8 @$ h- Z2 Z* R

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

30、一直锯到最底下。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

31、从底下看锯的位置，正好是那条线的地方。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

32、用钢尺比一下，那个弧形处，估计一下，大概是1.5毫米。
' Y: T9 F% B1 e% s3 f2 Y

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

33、正好就是底下那个小格处，可以稍往里多个0.5毫米。按键的时候，就更顺畅。
" X, c9 K% T; B. {3 y( _

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
4 k1 B+ n, O% q" `$ L5 |+ k, G* i

34、我锯的点正好是这个小格处。建议往后面多锯0.5毫米。
' u& c! H- |8 t

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

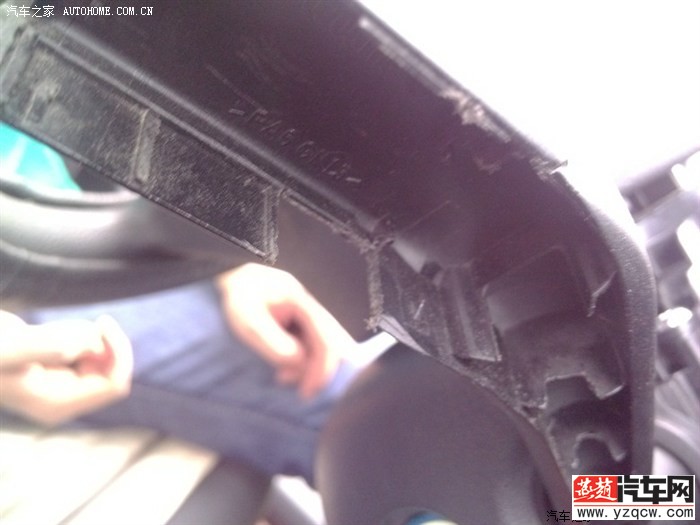

35、从底下看，我锯的时候不小心锯深了一丁点，没什么影响。

9 g- e8 r  v7 R+ e, {

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

36、锯了两条线后，再从中间以钢尺宽度为准，多锯一条线出来。作用继续往下看。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

37、如图所示，OK键共锯了三条线。
8 ]0 a! a/ |. ?# e) q, Y; K3 F! v

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
3 {$ ^" [5 G0 x5 ~/ @

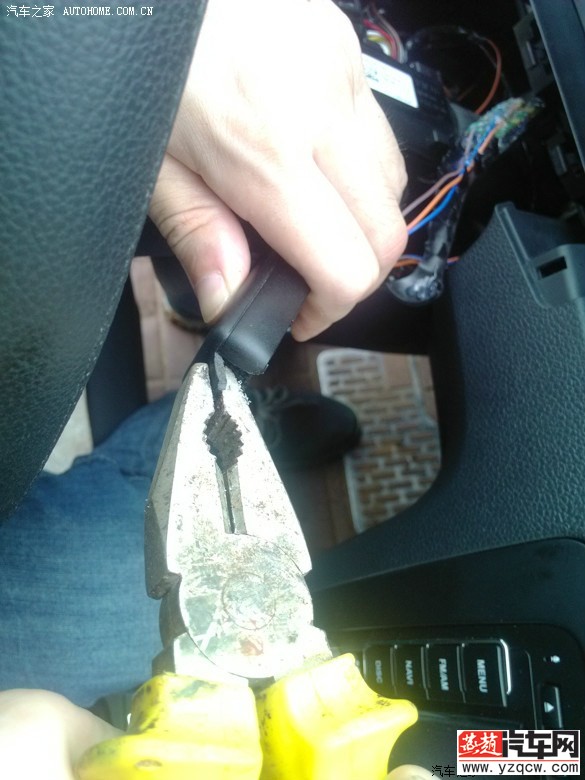

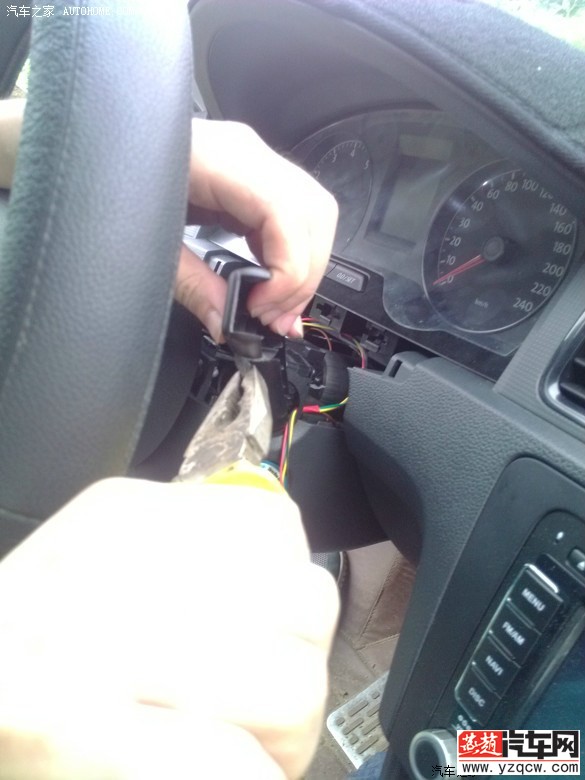

38、用钳子先夹大格子。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

39、往下掰。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

40、继续掰。

4 R. `* U$ b: H4 V( Z3 Y

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

41、再用手指往里按一下就开好口子了。
. v4 _6 g1 e; a

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

42、看到没，我的食指一按，就开好了。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

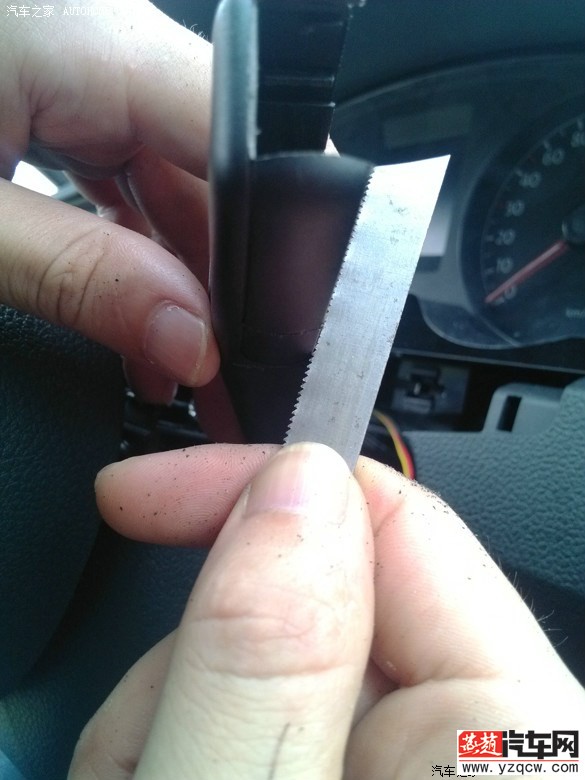

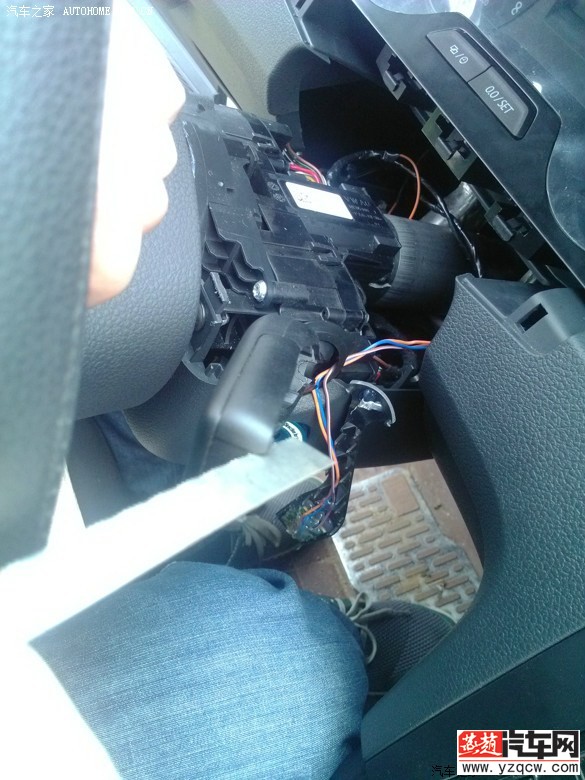

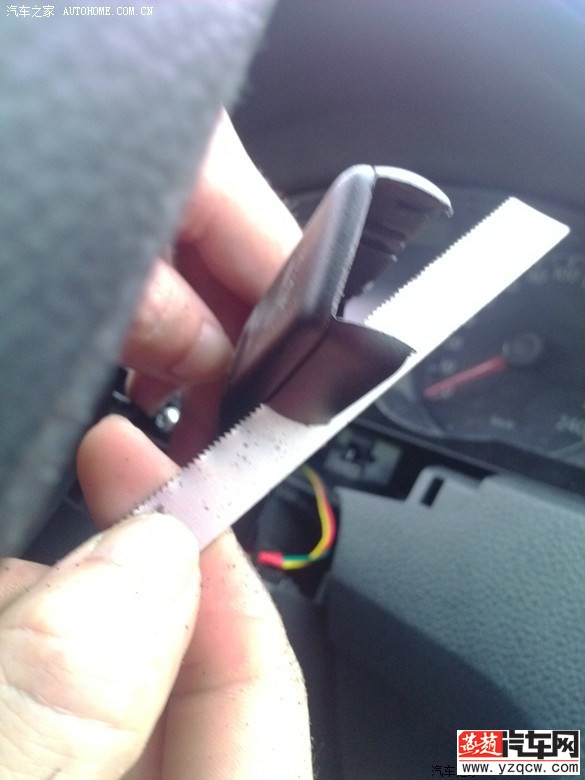

43、用锯条再横向往下锯。此作用是因为这个OK键正好超出原手柄预留凹槽，我怕钳子夹的时候容易弄坏，采用这种方式来开以免损坏。
0 I; ?4 K7 l/ q) [2 ~/ i. d+ K7 O
  U; Q, _/ ^! L( ?. o

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

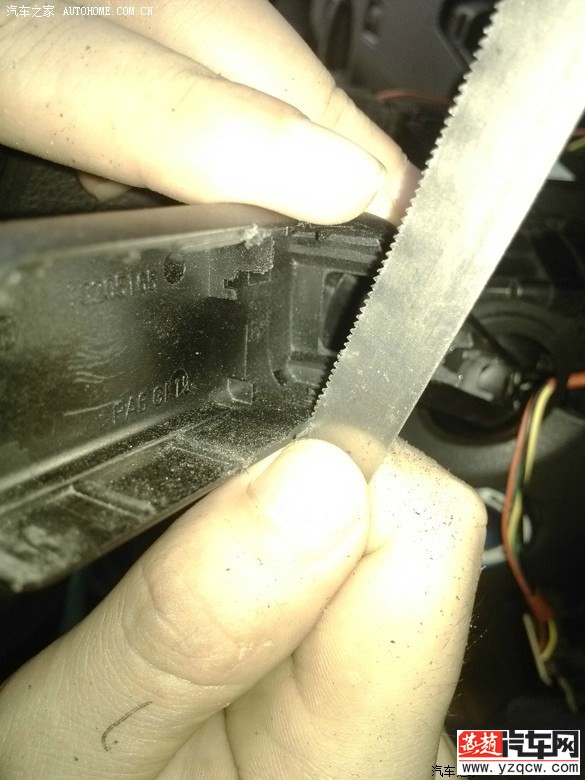

44、拍清晰点，横向向下锯。

# N/ i  K' D& D8 R

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

45、OK键就完工了，我锯条太粗，大家用细的锯的话，应该比我锯的更好。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

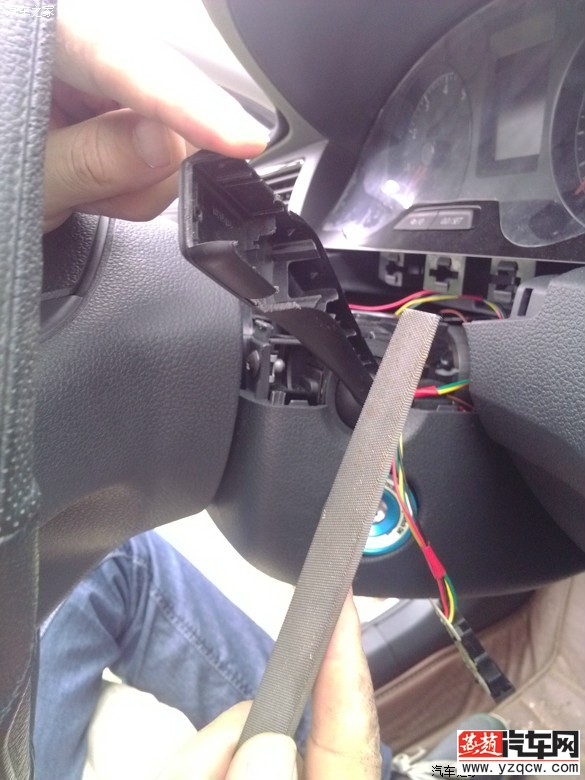

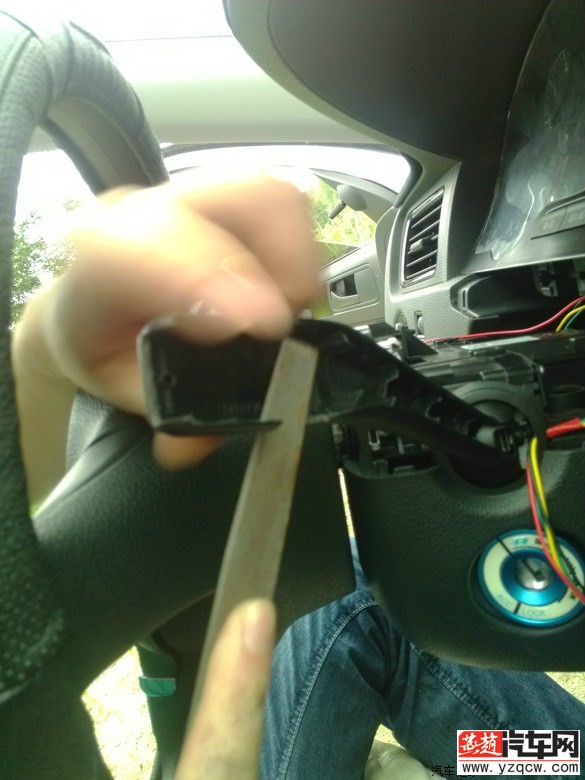

46、觉着哪里不平的话，用挫刀打磨一下。

- c% [( m( }  o* W$ u! O- p

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

47、打磨中，这是个苦力活啊，有电动的话那就事半功倍了。

, m1 s5 o4 Z/ t1 V; w# r

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

48、开关装进去，完全吻合，拍图看看效果。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

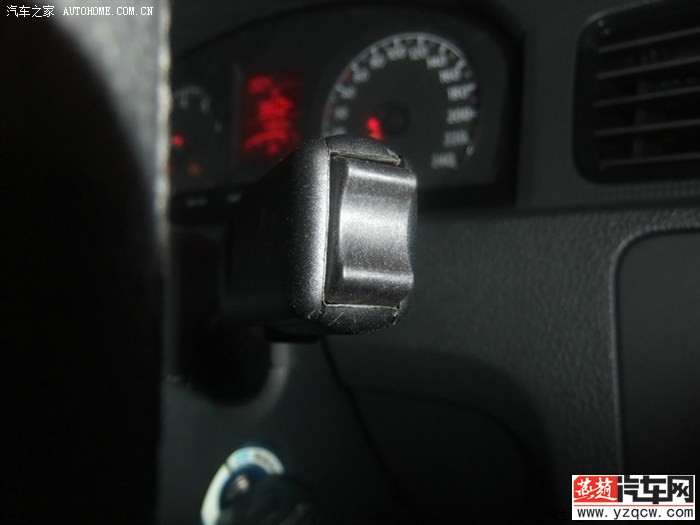

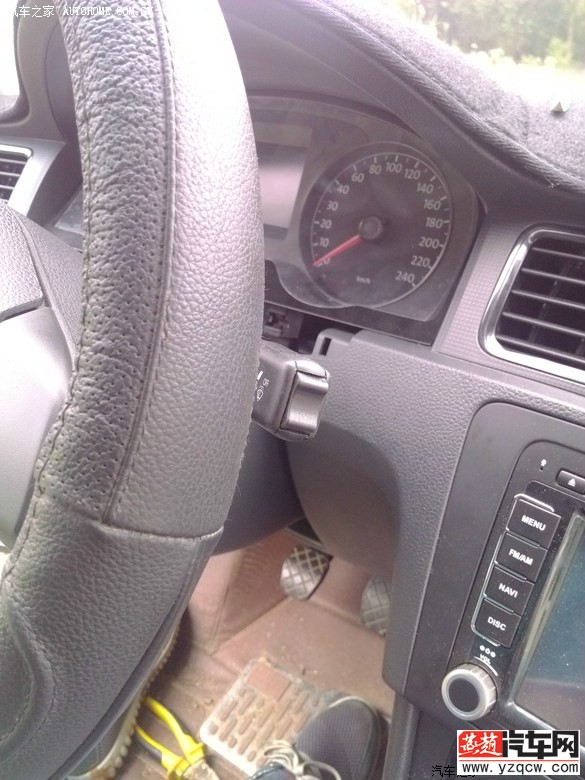

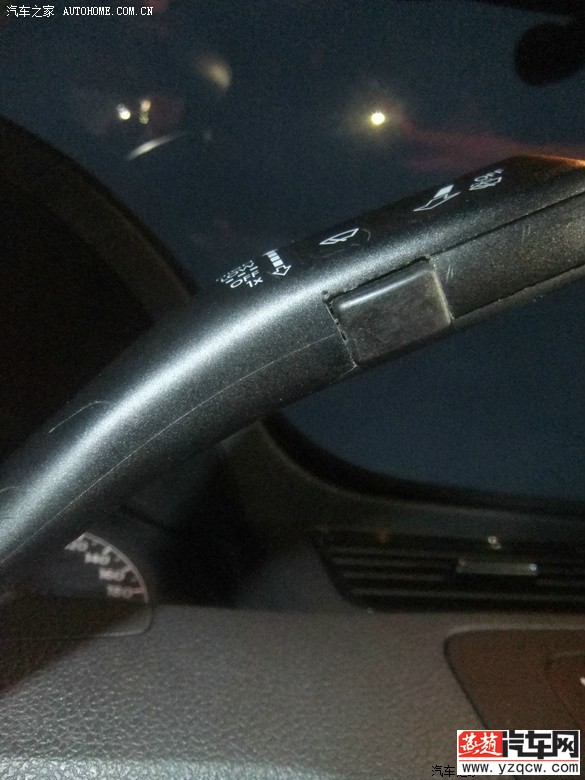

49、哈哈，效果展示！！！除了没有文字指示外，几乎与原装手柄没啥区别了。瞬间高端、大气、上档次，有木有？

: e$ ~: O  Q6 F- O

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
) l7 V( U/ b; C: d8 x# [6 Q

50、这个键开的时候，预留多了点，看起来有点卡住似的，实际使用还可以，有时间再挫一点点。
4 {3 L8 J1 j6 C, Y$ R( g
$ |& M/ [/ C  X- g& ?8 U
- N8 S. j0 j! V

0 e$ s! u7 h% @( B

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

& A" M1 s5 i! }: h, K9 }

视频演示及效果

锯OK键第一条线：

http://player.youku.com/player.php/sid/XNzI5NzgyMzc2/v.swf
7 _1 f$ m. X% V1 Y( h- D! Y5 a# G- }( eOK键第二条线：
- E. B  J( m1 V0 L
% v; C5 T* I. r/ _, a  I% F1 ihttp://player.youku.com/player.php/sid/XNzI5NzgyMzc2/v.swf
- J; O. W6 k8 t4 ^挫刀打磨视频：
http://player.youku.com/player.php/sid/XNzI5ODA0MTA4/v.swf
效果展示：
